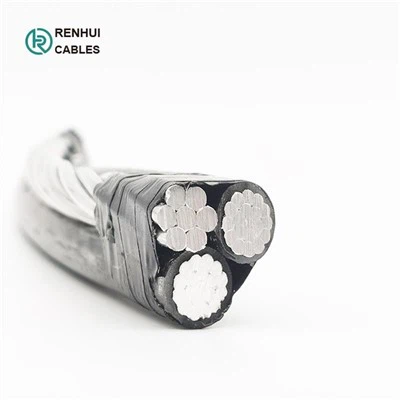

एक्सएलपीई/पीवीसी इंसुलेटेड के साथ एबीसी केबल एरियल बंडल केबल
1. आवेदन
एरियल बंडल केबल (एबीसी केबल) पारंपरिक नंगे कंडक्टर ओवरहेड वितरण प्रणाली की तुलना में ओवरहेड बिजली वितरण के लिए एक बहुत ही अभिनव अवधारणा है।
यह स्थापना, रखरखाव और परिचालन लागत को कम करके उच्च स्तर की सुरक्षा और विश्वसनीयता, कम बिजली हानि और अंतिम सिस्टम अर्थव्यवस्था प्रदान करता है।
यह ओवर-हेड केबल प्रबलित इन्सुलेशन एसीसी प्रदान करता है। आईईसी 61140 और इसलिए क्लास II एसीसी को पूरा करें। आईईसी 61140. यह ज्वाला मंदक नहीं है। लेकिन ऐसा तब हो सकता है जब ज्वाला मंदक केबल में परिवर्तन का अनुरोध किया जाए।
2. मानक
एएसटीएम,आईईसी,जीबी,एनएफसी 33-209
ए: डुप्लेक्स सर्विस ड्रॉप
| कोड*शब्द | चरण कंडक्टर | कोरा तटस्थ संदेश | नाममात्र की लंबाई | वजन प्रति 1000 फीट (पाउंड) |
एलो वेबल एम्प एसिटल्स | ||||||
| आकार (ए डब्ल्यूजी) |
स्थानीय अंतरपणन | इन्सुल मोटा(मिल्स) |
आकार (एडब्ल्यूजी) |
स्थानीय अंतरपणन | रेटेड ताकत (पौंड) |
इंच | एक्सएलपी | पाली | एक्सएलपी | पाली | |
| एएसी तटस्थ-संदेशवाहक | |||||||||||
| पेकिंग का | 6 | 1 | 45 | 6 | 7 | 563 | 10.36 | 61 | 61 | 85 | 70 |
| कोल्ली | 6 | 7 | 45 | 6 | 7 | 563 | 10.36 | 64 | 64 | 85 | 70 |
| दछशुंड | 4 | 1 | 45 | 4 | 7 | 881 | 10.36 | 92 | 92 | 115 | 90 |
| चाटुकार | 4 | 7 | 45 | 4 | 7 | 881 | 10.36 | 96 | 96 | 115 | 90 |
| डोबर्मन | 2 | 7 | 45 | 2 | 7 | 1350 | 14.88 | 147 | 147 | 150 | 120 |
| मेलम्यूट | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 14.88 | 234 | 234 | 205 | 160 |
बी.ट्रिप्लेक्स सर्विस ड्रॉप
| कोड*शब्द | चरण कंडक्टर | कोरा तटस्थ संदेश | नाममात्र की लंबाई | वजन प्रति 1000 फीट (पाउंड) |
एलो वेबल एम्प एसिटल्स | ||||||
| आकार (ए डब्ल्यूजी) |
स्थानीय अंतरपणन | इन्सुल मोटा(मिल्स) |
आकार (एडब्ल्यूजी) |
स्थानीय अंतरपणन | रेटेड ताकत (पौंड) |
इंच | एक्सएलपी | पाली | एक्सएलपी | पाली | |
| एएसी तटस्थ-संदेशवाहक | |||||||||||
| पतीला | 6 | 7 | 45 | 6 | 7 | 563 | 14.88 | 103 | 103 | 85 | 70 |
| सीप | 4 | 7 | 45 | 4 | 7 | 881 | 14.88 | 154 | 154 | 115 | 90 |
| क्लैम | 2 | 7 | 45 | 2 | 7 | 1350 | 20.58 | 233 | 233 | 150 | 120 |
| म्यूरेक्स | 1/0 | 7 | 60 | 1/0 | 7 | 1990 | 20.58 | 374 | 374 | 205 | 160 |
| पुरपुरा | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 20.58 | 368 | 368 | 205 | 160 |
| नासा | 2/0 | 7 | 60 | 2/0 | 7 | 2510 | 25.42 | 462 | 462 | 235 | 185 |
| मेलिटा | 3/0 | 17 | 60 | 3/0 | 19 | 3310 | 29.97 | 562 | 562 | 275 | 215 |
| पोर्टुनस | 4/0 | 18 | 60 | 4/0 | 19 | 4020 | 29.97 | 696 | 696 | 315 | 245 |
| नानीनोज़ | 336.4 | 19 | 60 | 336.4 | 19 | 6146 | 38.79 | 1118 | 1118 | 420 | 325 |
सी. क्वाड्रुप्लेक्स सर्विस ड्रॉप
आवेदन
आमतौर पर पोल-माउंटेड ट्रांसफार्मर से उपयोगकर्ता के सेवा प्रमुख तक 3 चरण की बिजली की आपूर्ति करने के लिए उपयोग किया जाता है, जहां सेवा प्रवेश केबल से कनेक्शन किया जाता है। 600 वोल्ट या उससे कम चरण दर चरण के वोल्टेज पर और कंडक्टर तापमान पर पॉलीथीन इंसुलेटेड कंडक्टरों के लिए 75 डिग्री या क्रॉसलिंक्ड पॉलीथीन (एक्सएलपी) इंसुलेटेड कंडक्टरों के लिए 90 डिग्री से अधिक नहीं होना चाहिए।
निर्माण
कंडक्टर संकेंद्रित रूप से फंसे हुए, संपीड़ित 1350-H19 एल्यूमीनियम हैं। पॉलीथीन या एक्सएलपी क्रॉसलिंक्ड पॉलीथीन से इंसुलेट किया गया। तटस्थ संदेशवाहक संकेंद्रित रूप से फंसे हुए AAC/AAAC/ACSR हैं। चरण पहचान के लिए एक कंडक्टर को एक्सट्रूडेड रिज के साथ निर्मित किया जाता है।
| कोड*शब्द | चरण कंडक्टर | कोरा तटस्थ संदेश | नाममात्र की लंबाई | वजन प्रति 1000 फीट (पाउंड) |
एलो वेबल एम्प एसिटल्स | ||||||
| आकार (ए डब्ल्यूजी) |
स्थानीय अंतरपणन | इन्सुल मोटा(मिल्स) |
आकार (एडब्ल्यूजी) |
स्थानीय अंतरपणन | रेटेड ताकत (पौंड) |
इंच | एक्सएलपी | पाली | एक्सएलपी | पाली | |
| एएसी तटस्थ-संदेशवाहक | |||||||||||
| क्लाइडेसडेल | 4 | 1 | 45 | 4 | 7 | 881 | 20.58 | 198 | 198 | 100 | 80 |
| चितकबरा | 4 | 7 | 45 | 4 | 7 | 881 | 20.58 | 211 | 211 | 100 | 80 |
| अमेरिका देश का जंगली घोड़ा | 2 | 7 | 45 | 2 | 7 | 1350 | 25.42 | 318 | 318 | 135 | 105 |
| क्रिओल्लो | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 25.42 | 503 | 503 | 180 | 140 |
| पेरचेरॉन | 2/0 | 11 | 60 | 2/0 | 7 | 2510 | 29.97 | 619 | 619 | 205 | 160 |
| हनोवेरियन | 3/0 | 17 | 60 | 3/0 | 19 | 3310 | 35.18 | 764 | 764 | 235 | 185 |
| ओल्डेनबर्ग | 4/0 | 18 | 60 | 4/0 | 19 | 4020 | 35.18 | 945 | 945 | 275 | 210 |
| लिपिज़ानेर | 336.4 | 19 | 80 | 336.4 | 19 | 6146 | 38.79 | 1519 | 1519 | 370 | 280 |
3.उत्पादन प्रगति
4.प्रमाणपत्र:
 |
 |
5.पैकिंग:
-स्टील लकड़ी का ड्रम (धूमन)
प्रत्येक ड्रम में केबल की लंबाई: 1000 मीटर/2000 मीटर या वास्तविक केबल लंबाई आवश्यकताओं के अनुसार।
-ड्रम का आकार:
केबल की लंबाई और कंटेनर के आकार के अनुसार
सटीक कीमत बताने के लिए कृपया हमें अपनी आवश्यक केबल लंबाई की मात्रा बताएं। बड़ी मात्रा, अधिक छूट लाभ आपके लिए तैयार!
-शिपिंग बंदरगाह:
क़िंगदाओ, या अन्य बंदरगाह आपकी आवश्यकताओं के अनुसार।
-समुद्री माल:
एफओबी/सी&एफ/सीआईएफ कोटेशन सभी उपलब्ध हैं।
 |
 |
 |
