आवेदन पत्र(सीयू/एक्सएलपीई/एलएसजेडएच केबल):
इन केबलों का उपयोग कम वोल्टेज स्थापना प्रणाली में बिजली की आपूर्ति के लिए किया जाता है, वे घर के अंदर और बाहर, केबल नलिकाओं में, जमीन के नीचे, बिजली और स्विचिंग स्टेशनों, स्थानीय ऊर्जा वितरण, औद्योगिक संयंत्रों में स्थापना के लिए उपयुक्त हैं, जहां यांत्रिक का कोई जोखिम नहीं है क्षति।

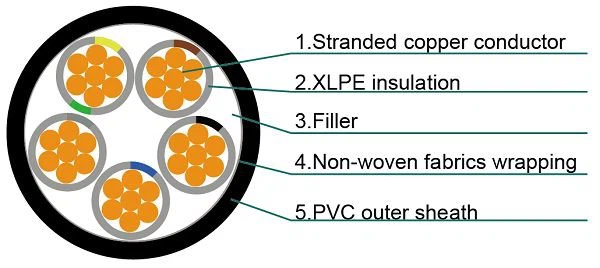

निर्माण(सीयू/एक्सएलपीई/एलएसजेडएच केबल):
कंडक्टर
सॉलिड कॉपर कंडक्टर क्लास 1, स्ट्रैंडेड कॉपर कंडक्टर क्लास 2 से IEC 60228, BS EN 60228।
इन्सुलेशन
एक्सएलपीई सामग्री और मोटाई 90 डिग्री निरंतर संचालन के लिए आईईसी 60502 या बीएस 5467 रेटेड के अनुसार होगी।
रंग कोड
रंग कोड (1):
1 कोर: पारदर्शी, लाल या काला
2 कोर: लाल, काला
3 कोर: लाल, पीला, नीला
4 कोर: लाल, पीला, नीला, काला
5 कोर: लाल, पीला, नीला, काला, हरा
5 करोड़ से ऊपर: सफेद अंकों के साथ काले कोर
रंग कोड (2):
1 कोर: पारदर्शी, भूरा या नीला
2 कोर: भूरा या नीला
3 कोर: ब्राउन, ब्लैक, ग्रे
4 कोर: नीला, भूरा, काला, ग्रे
5 कोर: हरा / पीला, नीला, भूरा, काला, ग्रे
5 करोड़ से ऊपर: सफेद अंकों के साथ काले कोर
बाहरी पर्त
बाहरी म्यान IEC 60502-1 के अनुसार एक्सट्रूडेड पीवीसी टाइप ST2 या BS 6346/5467 के रूप में टाइप 9 का होगा। विशेष प्रकार के पीवीसी शीथिंग सामग्री जैसे अग्निरोधी पीवीसी, एंटी-दीमक पीवीसी, एंटी-कृंतक पीवीसी, सूरज की रोशनी प्रतिरोधी पीवीसी, तेल प्रतिरोधी पीवीसी विशेष अनुरोध पर उपलब्ध हैं। इसके अलावा, विशेष शीथिंग सामग्री जैसे एलएलडीपीई, एमडीपीई, एचडीपीई, एलएसएफ, सीपीई अनुरोध पर उपलब्ध हैं।
केबल शीथ का आग प्रदर्शन
आईईसी 60332-3-22, आईईसी 60332-3-23 और आईईसी 60332-3-24 की लौ परीक्षण आवश्यकताओं का अनुपालन करने के लिए केबल्स को विशेष लौ retardant पीवीसी बाहरी म्यान के साथ आपूर्ति की जा सकती है, कम धुआं हलोजन मुक्त के साथ भी आपूर्ति कर सकते हैं ( LSHF) आईईसी 60502-1, बीएस 7211, बीएस 6724 या अन्य समकक्ष मानकों के अनुसार सामग्री।7211, बीएस 6724 या अन्य समकक्ष मानकों।7211, बीएस 6724 या अन्य समकक्ष मानकों।7211, बीएस 6724 या अन्य समकक्ष मानकों के अनुसार।
केबल पैरामीटर्स(सीयू/एक्सएलपीई/एलएसजेडएच केबल):
सिंगल कोर |
| |||
नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र म्यान मोटाई | कुल व्यास (लगभग।) |
मिमी² | मिमी | मिमी | मिमी | मिमी |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
दो कोर |
| |||
नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र म्यान मोटाई | कुल व्यास (लगभग।) |
मिमी² | मिमी | मिमी | मिमी | मिमी |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
तीन कोर |
| |||
नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र म्यान मोटाई | कुल व्यास (लगभग।) |
मिमी² | मिमी | मिमी | मिमी | मिमी |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
चार कोर |
| |||
नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र म्यान मोटाई | कुल व्यास (लगभग।) |
मिमी² | मिमी | मिमी | मिमी | मिमी |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
मल्टी कोर |
| |||
नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र म्यान मोटाई | कुल व्यास (लगभग।) |
मिमी² | मिमी | मिमी | मिमी | मिमी |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
पैकेज: लकड़ी के ड्रम निर्यात करें।
