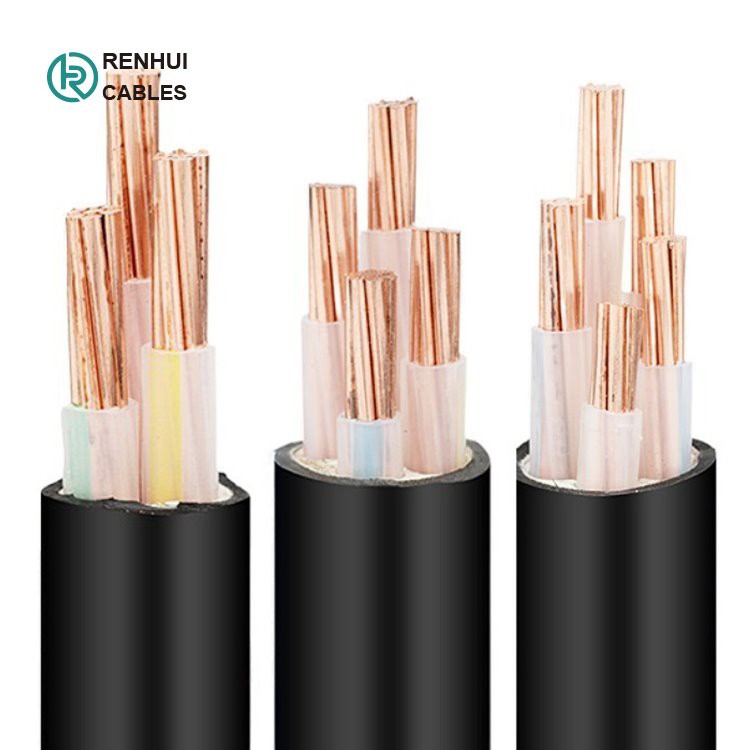

1.आवेदन पत्र (N2XY केबल):
इन पावर और फिक्स्ड वायरिंग केबल्स का उपयोग लो वोल्टेज इंस्टॉलेशन सिस्टम में बिजली की आपूर्ति के लिए किया जाता है। वे एक अतिरिक्त यांत्रिक सुरक्षा के साथ औद्योगिक अनुप्रयोगों में भूमिगत उपयोग के लिए अच्छी तरह से अनुकूलित हैं। इन केबलों को केबल ट्रे पर, नाली के अंदर या दीवारों पर फिक्स किया जा सकता है।
2.मानकों(N2XY केबल):
आईईसी 60502-1, वीडीई 0276-603, आईईसी/एन 60228
आईईसी/एन के अनुसार ज्वाला मंदक 60332-1-2

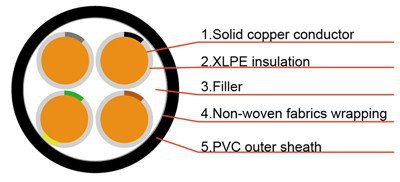

3. निर्माण (N2XY केबल):
कंडक्टर आरई: कक्षा 1 ठोस तांबा कंडक्टर आरएम: कक्षा 2 फंसे हुए परिपत्र या परिपत्र संकुचित एसएम: कक्षा 2 फंसे हुए क्षेत्रीय आकार इन्सुलेशन एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) म्यान पीवीसी (पॉलीविनाइल क्लोराइड) मूल पहचान 3 कोर: हरा / पीला नीला भूरा 4 कोर: हरा / पीला भूरा काला ग्रे 5 कोर: हरा / पीला नीला भूरा काला ग्रे 7 कोर और ऊपर: ब्लैक कोर और व्हाइट नंबर म्यान रंग: काला |
|
|
4. विशेषता (N2XY केबल):
वोल्टेज रेटिंग यूओ/यू: 0.6/1kV तापमान रेटिंग स्थापना के दौरान -5 डिग्री से प्लस 50ºC निश्चित स्थापना: -20 डिग्री से प्लस 90 डिग्री न्यूनतम झुकने त्रिज्या फिक्स्ड: 12 x समग्र व्यास |
|
5.केबल पैरामीटर्स(N2XY केबल):
नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र म्यान मोटाई | कुल व्यास (लगभग) |
मिमी² | मिमी | मिमी | मिमी | मिमी |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र म्यान मोटाई | कुल व्यास (लगभग) |
मिमी² | मिमी | मिमी | मिमी | मिमी |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
6. पैकेज: लकड़ी के ड्रम निर्यात करें(N2XY केबल)।
